Stacionarios maišyklės — Teknomatik gamyba
Stacionarios maišyklės yra alternatyva mobilioms (su transporto rėmu, MKE / MKP serija), kuriose maišyklė ne užmaunama ant IBC krepšio, o sumontuota stacionariai gamybos linijoje. Logika atvirkščia: maišyklė lieka vienoje vietoje, IBC konteineriai atvežami šakiniu krautuvu po juo. Tai pakeitimas, kuris atsiperka gamykloms su nuolatiniu konteinerių srautu — vietoj kelių mobiliųjų maišyklių, dirbančių prie skirtingų konteinerių, viena stacionari maišyklė padengia visą procesą.
Stacionarus montavimas turi vieną svarbų pranašumą prieš mobilias versijas: tinka 600, 800 ir 1000 l IBC konteineriams. Mobilios MKE serijos maišyklės su rėmu remiasi į 1000 l IBC krepšio struktūrą ir tinka tik 1000 l konteineriams; stacionari konstrukcija šio apribojimo neturi, nes maišytuvas leidžiasi vertikaliai į IBC, atvežtą po juo — vertikalus kėlimas pritaikomas konkrečios talpyklos aukščiui.
4 modeliai — vienas tikslas vienam scenarijui
| Modelis |
Pavara |
Klampumas |
ATEX |
Sparnuotė |
Kam tinka |
| MSU-1000 |
el. 0,75 kW, 900 aps./min direct drive, falownik standartas |
iki ~1 000 mPa·s |
ne |
dviguba ∅140 mm + atskira statinėms (greitai keičiamos) |
universalus IBC + statinės; touchscreen valdymas; programuojamos sekvencijos; elektrinis kėlimas; dispersija/homogenizacija |
| MSE-10000 |
el. 1,5 kW + reduktorius 140/200/280 |
iki 10 000 mPa·s |
pagal užsakymą (II 2GD) |
susilankstanti ∅350 mm |
premium IBC stacionarus, sunkios nedegios terpės, intensyvus darbas |
| MSE-10000 EKO |
el. 1,5 kW + reduktorius 140/200/280 |
iki 10 000 mPa·s |
pagal užsakymą |
susilankstanti ∅350 mm |
ekonomiška IBC stacionari versija, pavienės pamainos darbas |

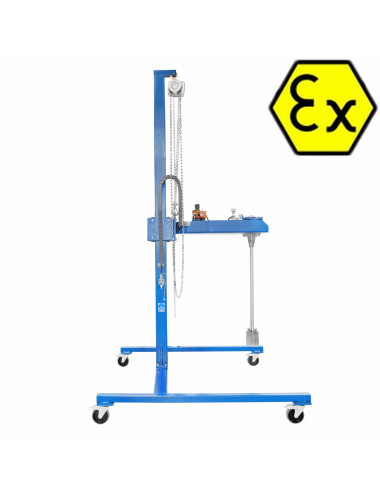

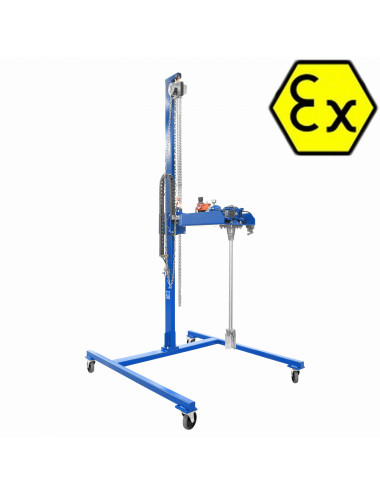

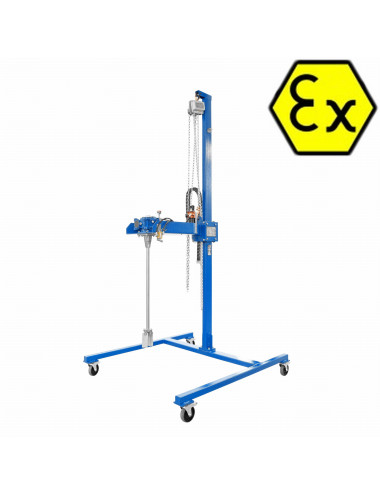

| MSP-5000 ECO Ex |
pneumatinė ATEX 6–7 bar |
iki 5 000 mPa·s |
TAIP — II 2GD, EX II 2GD h IIb T4 |
susilankstanti ∅350 mm |
pneumatinis ATEX stacionarus, dujos (Ex 1/2) ir dulkės (Ex 21/22) |
Dvi konstrukcijos klasės sparnuočių
Mūsų stacionarinės serijos modeliai naudoja dvi skirtingas sparnuočių konstrukcijas, pasirinktas pagal taikymo logiką:
Susilankstanti ∅350 mm sparnuotė — naudojama MSE-10000, MSE-10000 EKO ir MSP-5000 ECO Ex modeliuose. Didelio skersmens sparnuotė, kuri praeina pro DN150 angą sulenkta. Lankstymo mechanizmas yra automatinis: įvedant maišyklę, lopatės sulinkusios žemyn dėl gravitacijos; paleidus variklį, atsiskleidžia automatiškai dėl išcentrinės jėgos; sustabdžius — sulinksta dėl gravitacijos. Operatoriui nereikia nieko surinkti rankomis. Konfigūracija optimali sunkesnėms terpėms, kuriose svarbu didelio diametro cirkuliacija ir didesnis sukimosi momentas.
Dviguba ∅140 mm sparnuotė — naudojama MSU-1000 modelyje (universalus). Ant vieno veleno sumontuotos dvi mažo skersmens lopatės skirtinguose aukščiuose. Nesusilankstanti — į talpyklą įvedama jau išskleista. Konfigūracija optimali greitaeigei dispersijai ir homogenizacijai lengvesnėms terpėms. MSU-1000 turi unikalų greitai keičiamų sparnuočių sistemą: viena ∅140 mm sparnuotė tinka tiek IBC su DN150, tiek DN225 angomis; atskira sparnuotė statinėms 80–220 l.
Stacionarus vs mobilus — kaip pasirinkti
Stacionari maišyklė atsiperka šiose situacijose:
- Gamybos linija turi nuolatinį konteinerių srautą — IBC atvyksta, maišosi, išvyksta, kitas atvyksta. Mobilios maišyklės judinimas tarp konteinerių tampa lėtas.
- Mišrios talpos partija — gamykloje cirkuliuoja 600, 800 ir 1000 l konteineriai per tą pačią stotelę. Mobilūs MKE su rėmu tinka tik 1000 l; stacionarus dirba su visomis trimis.
- Gamykla yra fiksuotoje pozicijoje su standartine logistikos schema (transporteriai, šakinio krautuvo maršrutai).
- Vienas operatorius valdo procesą — stacionarus modelis su elektriniu kėlimu (MSU-1000) leidžia darbą be antros pagalbos.
Mobili maišyklė (MKE / MKP serija) yra geresnis pasirinkimas, kai konteineriai stovi skirtingose gamybos zonose ir maišyklė juda tarp jų, arba kai talpyklos parkas yra išskirtinai 1000 l.
Medžiagos — standartas ir opcijos
Sparnuotė ir velenas (kontaktinės medžiagos su maišoma terpe) — visada gaminami iš 316Ti nerūdijančio plieno, neatsižvelgiant į modelį arba versiją. 316Ti atsparus organinėms rūgštims, druskoms ir chloridams; jis leidžiamas kontaktui su maistu.
Pagrindas (stojas) ir korpusas — visuose stacionariniuose modeliuose standartiškai gaminami iš St3 anglinio plieno, dažyto milteliniu būdu. Higieninėms aplikacijoms arba aplinkoms su sustiprintais korozijos reikalavimais galima užsakyti nerūdijančio plieno variantą — kaina pagal užsakymą. Tai individualus įvertinimas, nes priklauso nuo plieno klasės (304 standartas higienai, 316 sustiprintos atsparumo) ir konkretaus modelio konstrukcijos.
Food contact versija — kai terpė yra maistinis produktas, kosmetikos žaliava arba farmacinis preparatas, galima užsakyti pilną food contact konfigūraciją kaip opciją. Tai apima nerūdijantį pagrindą, elektropoliruotą sparnuotės paviršių (Ra<0,8 µm) ir dokumentaciją, atitinkančią maisto pramonės reikalavimus.
ATEX — kaip parinkti versiją
Tik MSP-5000 ECO Ex yra standartiškai ATEX sertifikuotas (II 2GD, EX II 2GD h IIb T4) — leidžia darbą tiek sprogiose dujų zonose (Ex 1, Ex 2), tiek dulkių zonose (Ex 21, Ex 22). Elektriniai MSE-10000 ir MSE-10000 EKO standartiškai nėra ATEX, bet galime pagaminti ATEX modifikaciją pagal individualų užsakymą (6–8 savaitės sertifikavimo proceso). MSU-1000 ATEX modifikacijos nėra (pavaros klasė ir touchscreen valdymas nesuderinami su ATEX reikalavimais).
Sprogiems taikymams (etanolio gamyba, tirpikliniai lakai, milteliniai pigmentai) pirmas pasirinkimas yra MSP-5000 ECO Ex — pneumatinė pavara natūraliai dera su ATEX vykdymu, sertifikatas standartinis, pristatymas 6–8 savaitės. Jei reikia didesnio klampumo arba elektrinės pavaros, MSE-10000 su ATEX modifikacija yra antras pasirinkimas.
Dažniausi klausimai
Kodėl stacionari maišyklė dirba su 600 / 800 / 1000 l IBC, o mobili tik 1000 l?
Mobili MKE serijos maišyklė su tilto formos rėmu remiasi į 1000 l IBC krepšio viršutinę plokštumą. 600 ir 800 l konteineriai turi mažesnį krepšį (arba neturi krepšio iš viso), todėl rėmo struktūra netinka. Stacionari maišyklė neturi tokios priklausomybės — maišytuvas pakeltas ant pagrindo, IBC atvežamas po juo, vertikalus kėlimas pritaikomas konkrečios talpyklos aukščiui. Vienas modelis dirba su visomis trimis IBC dydžiais.
Kuris stacionarinės serijos modelis turi touchscreen valdymą?
Tik MSU-1000. Tai vienintelis modelis asortimente su pramoniniu touchscreen, programuojamomis sekvencijomis ir kalendoriaus funkcija. MSE-10000, MSE-10000 EKO ir MSP-5000 ECO Ex turi klasikinį valdymą (jungikliai, vožtuvai, falownik).
Kuris stacionarus modelis dirba ir su statinėmis?
Tik MSU-1000. Tai vienintelis modelis su greitai keičiamomis sparnuotėmis — viena ∅140 mm IBC konteineriams (tiek DN150, tiek DN225), atskira sparnuotė statinėms 80–220 l. Pasikeitimas trunka 2–3 minutes be specialių įrankių. MSE-10000, MSE-10000 EKO ir MSP-5000 ECO Ex yra IBC-only.
Kaip veikia susilankstanti sparnuotė ∅350 mm? Ar reikia ją lankstyti rankomis?
Ne — visas mechanizmas yra automatinis. Įvedant maišyklę į IBC, lopatės sulinkusios žemyn dėl gravitacijos ir praeina pro ∅150 mm angą. Paleidus variklį, atsiskleidžia automatiškai dėl išcentrinės jėgos. Sustabdžius variklį, vėl sulinksta dėl gravitacijos. Operatoriui nereikia lankstyti rankomis.
Iš kokio plieno gaminami stacionariniai modeliai?
Sparnuotė ir velenas — visada 316Ti nerūdijantis plienas (kontaktinė medžiaga su terpe, standartas visuose modeliuose). Pagrindas ir korpusas standartiškai gaminami iš St3 anglinio plieno, dažyto milteliniu būdu. Higieninėms aplikacijoms (maistas, kosmetika, farmacija) galima užsakyti nerūdijančio plieno variantą — kaina pagal užsakymą.
Kada reikalinga ATEX versija?
ATEX yra privaloma, jei gaminate produktus, kurių garai yra degūs (etanolis, tirpikliniai lakai), arba jei dirbate su milteliais, kurie su oru sudaro sprogų mišinį (pigmentai, aliuminio milteliai). Stacionarinėje serijoje MSP-5000 ECO Ex yra standartiškai ATEX (II 2GD); MSE-10000 ir MSE-10000 EKO — ATEX modifikacija pagal užsakymą.
Pristatymo terminai
Stacionariniai modeliai paprastai užtrunka ilgiau nei mobilūs — apie 4–6 savaitės standartinėms versijoms (MSE-10000 EKO trumpiau, MSE-10000 ir MSU-1000 ilgiau). ATEX modeliai (MSP-5000 ECO Ex arba MSE-10000 / EKO su ATEX modifikacija) — 6–8 savaitės dėl sertifikavimo proceso. Konkretų terminą pateikiame po užsakymo specifikacijos patvirtinimo.
Kodėl Teknomatik
Stacionarinę seriją gaminame Lenkijoje, mūsų gamykloje Jasienicoje. Kiekvienas vienetas yra individualus surinkimas pagal kliento konfigūraciją — neturime standartinių pakuočių sandėlyje (skirtingai nei kai kurie MKE serijos modeliai). Tai duoda lankstumą: galime pritaikyti pagrindo geometriją prie kliento gamybos linijos, parinkti kabelių ilgį, integruoti su jūsų logistikos sistema. Po pristatymo įrengiame mašiną kliento vietoje (Lenkijoje arba pasiremiame distributoriaus paslaugomis Europoje).
Susisiekite
Stacionarinės maišyklės pasirinkimas yra konsultacinis procesas. Klausiame apie gamybos linijos layoutą, konteinerių parką (kokios talpos, kiek per pamainą), terpės klampumą ir specifiką, ATEX reikalavimus, logistikos schemas. Po pokalbio paprastai turime aiškų atsakymą — vienas iš keturių modelių arba individuali konfigūracija pagal jūsų gamybos specifiką. Konsultacija nemokama.
