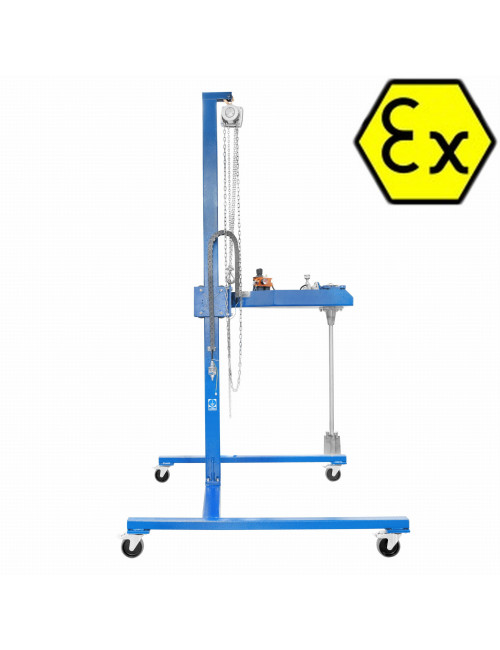

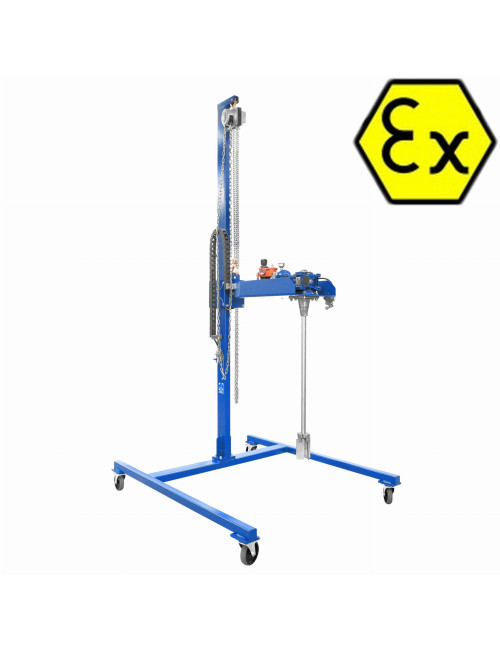

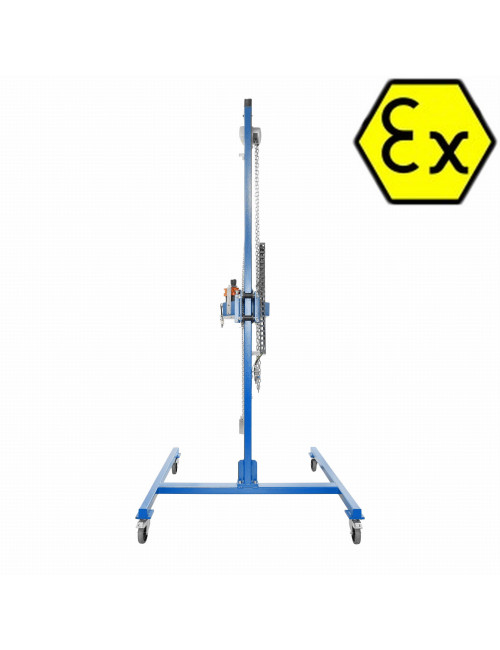

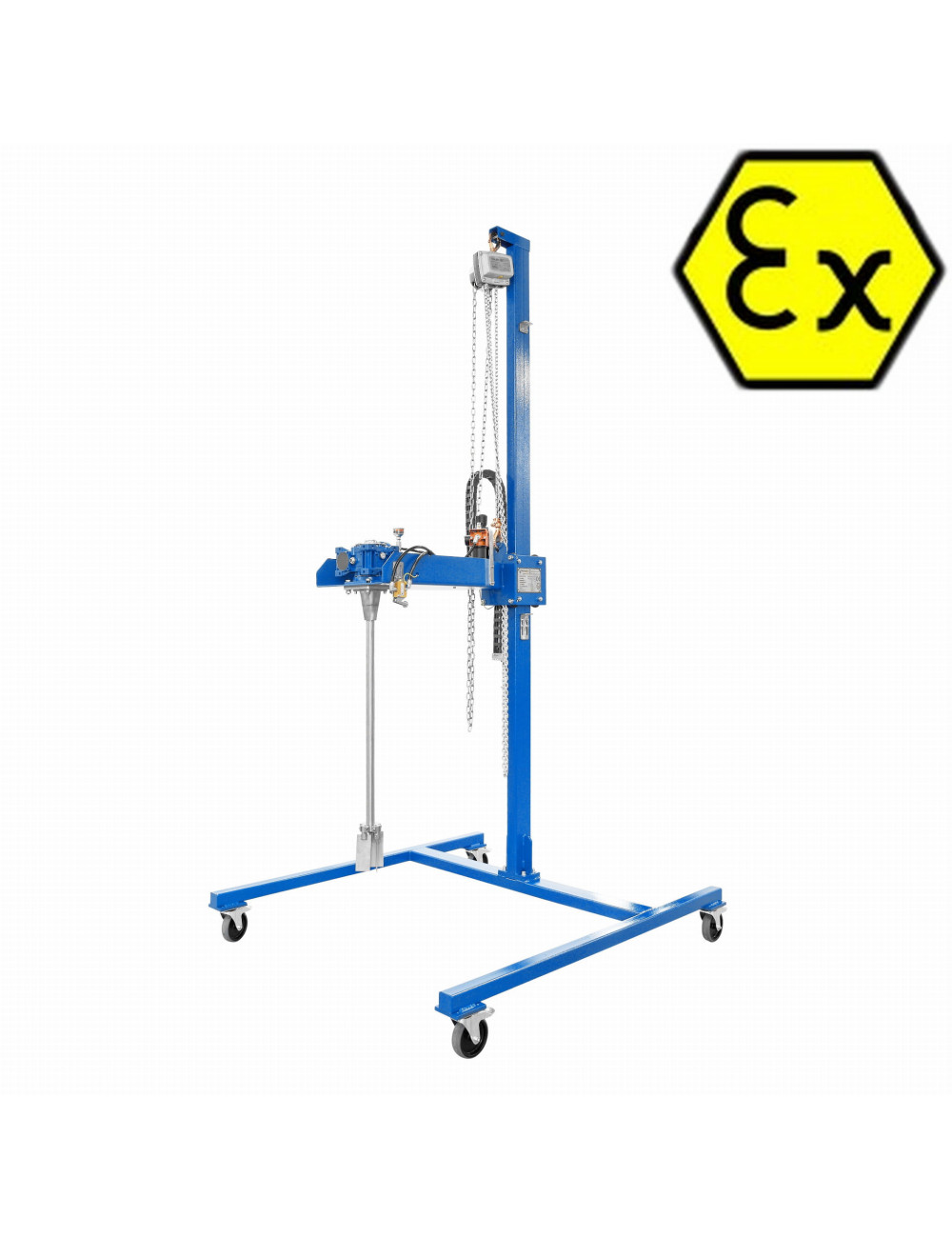

Stacionari pneumatinė ATEX maišyklė MSP-5000 ECO Ex (II 2GD)

Apie šį modelį

MSP-5000 ECO Ex yra mūsų pneumatinė versija stacionariniam segmentui su pilnu ATEX II 2GD sertifikatu. Skirtas darbui sprogiose dujų zonose (Ex 1, Ex 2) ir dulkių zonose (Ex 21, Ex 22). Pilnas oznaczenie ATEX yra EX II 2GD h IIb T4. Tipiškai parduodame šį modelį trijų segmentų klientams: dažykloms su tirpikliniais lakais (nitrolakai, alkidiniai, poliuretaniniai), įmonėms gaminančioms etanolio pagrindo produktus, ir tirpiklinių klijų gamintojams. Taip pat — gamintojams, kurie tvarko milteliniais pigmentais arba metaliniais milteliais (D klasifikacija — dulkės).

Pneumatinė pavara su pilnu ATEX sertifikatu yra logiškas pasirinkimas šiems segmentams. Maišyklė stacionariai sumontuota — IBC konteineris atvežamas po juo šakiniu krautuvu, maišytuvas leidžiasi vertikaliai į IBC, paleidžiamas pneumatinis variklis. Po maišymo maišytuvas pakeliamas, kitas IBC atvyksta. Stacionarus montavimas reiškia, kad MSP-5000 ECO Ex dirba su 600, 800 ir 1000 l IBC konteineriais (skirtingai nei mobilus MKP-5000 Ex, kuris remiasi į 1000 l IBC krepšio struktūrą ir tinka tik 1000 l).

ECO versija yra mūsų budžetinis paketas šiame segmente. Sertifikatas yra pilnas, ATEX sistema veikia visapusiškai, bet pagrindas dažytas (vietoj nerūdijančio plieno premium versijose) su Ex uždangu, kuris apsaugo nuo žiežirbų. Tai sumažina kainą 15–20 %, neatimant esminio saugumo.

Tepimas — standartas ir opcija

Standartiškai MSP-5000 ECO Ex tiekiama su tepamu ATEX pneumatiniu varikliu — oras prieš variklį praeina per tepalo rūko sistemą. Tai pneumatinių variklių norminis darbo režimas ATEX vykdyme. Klientui pakanka periodiškai papildyti alyvos rezervuarą rūko stotelėje.

Lakų ir dažų aplikacijoms, kuriose tepalo rūkas nepriimtinas (nitrolakai automobilių pramonėje, švarūs baldų lakai, etanoliniai farmacijos tirpalai), galima užsakyti bezsmarinę (oilless) ATEX versiją kaip opciją už priemoką.

Susilankstanti sparnuotė ∅350 mm — automatika

MSP-5000 ECO Ex turi susilankstančią sparnuotę ∅350 mm, kuri praeina pro standartinę DN150 angą. Operatorius nelankstoja sparnuotės rankiniu būdu konteinerio viduje. Įvedant maišyklę, lopatės sulinkusios žemyn dėl gravitacijos. Paleidus pneumatinį variklį, atsiskleidžia automatiškai dėl išcentrinės jėgos. Sustabdžius — sulinksta automatiškai dėl gravitacijos.

Stacionarus montavimas

MSP-5000 ECO Ex yra sumontuotas ant pagrindo (stojo), kuris fiksuojamas grindyse Ex zonoje. Maišytuvas turi vertikaliojo judėjimo mechanizmą — rankinis kėlimas (skirtingai nei MSU-1000 elektrinis variantas). Pneumatinė pavara reiškia, kad gamybos zonoje reikia tik suspausto oro linijos 6–7 bar — nereikia elektros kabelių vedimo iki sprogios zonos (visi valdymo elementai gali būti pneumatiniai arba ATEX sertifikuoti).

Medžiagos — standartas ir opcijos

Sparnuotė ir velenas — kontaktinės medžiagos. Visada 316Ti nerūdijantis plienas.

Pagrindas, korpusas, struktūra — standartiškai gaminami iš St3 anglinio plieno, dažyto milteliniu būdu, su Ex uždangu (apsauga nuo žiežirbų — reikalavimas ATEX aplinkai). Pilna elektrostatikos išsklaidymo sistema integruota į pagrindo konstrukciją (statinė elektra yra pagrindinis uždegimo šaltinis dulkių zonose). Higieninėms aplikacijoms (ATEX + maistas, farmacija) galima užsakyti nerūdijančio plieno variantą — kaina pagal užsakymą.

Tipiniai taikymai

Dujų zonos (G):

• Dažyklos su tirpikliniais lakais — nitrolakai, alkidiniai, poliuretaniniai (baldų, automobilių pramonė).
• Etanolio pagrindo produktų gamyba.
• Tirpiklinių klijų gamyba.
• Degios dervos (epoksidinės su stirenu).

Dulkių zonos (D):

• Milteliniai pigmentai ir dažikliai įmaišomi į IBC.
• Metaliniai milteliai (aliuminis automobilių lakams, sieros milteliai).
• Organinės dulkės pramoniniam apdorojimui — krakmolas, miltai.
• Mišri gamyba: degus tirpiklis + miltelinis komponentas vienoje IBC.

Techniniai parametrai

Sąžiningai apie sertifikavimo terminus

ATEX sertifikuotas modelis užtrunka ilgiau pagaminti nei standartinis. Realios trukmės — 6–8 savaitės nuo užsakymo iki pristatymo. To negalime trumpinti, nes sertifikavimo dokumentacija reikalauja tam tikrų laikų — dokumentacija, dalies testavimas, galutinis sertifikato paruošimas. Jei jums skubu, kartais turime atsarginių vienetų sandėlyje, bet ne visada — paskambinkite, kad patikrintume.

Susiję modeliai

• MSU-1000 — universalus stacionarus (IBC + statinės), touchscreen, elektrinis kėlimas (be ATEX)
• MSE-10000 EKO — elektrinė ekonomiška versija didesniam klampumui (ATEX pagal užsakymą)
• MSE-10000 — premium elektrinė versija su pilnu ATEX modifikacija pagal užsakymą

Mobili ATEX alternatyva (su transporto rėmu, tik 1000 l): MKP-5000 Ex (ta pati II 2GD klasifikacija). Pilnas stacionarių maišyklių asortimentas.
